発売中 KiCadLow ProfileHall EffectKeyboard

ReLow60 L-HE

8000Hz対応・最短ストローク1.5mmのロープロファイル60%磁気スイッチキーボード

（更新: ）

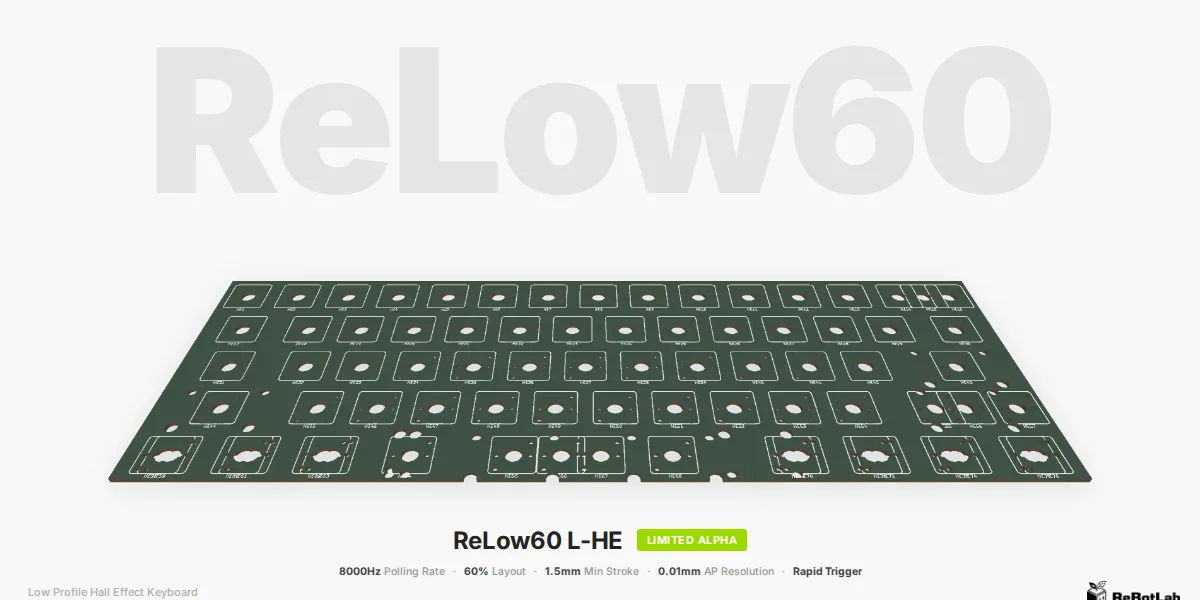

ReLow60 L-HE

概要

ReLow60 は、ロープロファイル磁気スイッチを採用した60%ゲーミング自作キーボードです。 8000Hz ポーリングレートに対応し、最短ストローク1.5mmのキースイッチを使用できます。 アクチュエーションポイントは0.01mm刻みで調整可能で、キースイッチのストロークをフルに活かすことができます。 このプロジェクトは、Archetype09 で得た知見をもとに開発を進めています。

スペック

項目内容
レイアウト60%サイズ。配列については以下を参照
スイッチロープロファイル磁気スイッチ6種対応(詳しくはこちらのスイッチの項目を参照してください)
ポーリングレート8000Hz
スキャンレート約13,000Hz
ラピッドトリガー対応
アクチュエーションポイント調整範囲0.01mm
LEDなし
ソフトウェアReConf（libhmkベース）
ケース独自設計板金ケース(プレート一体型)

ソフトウェア

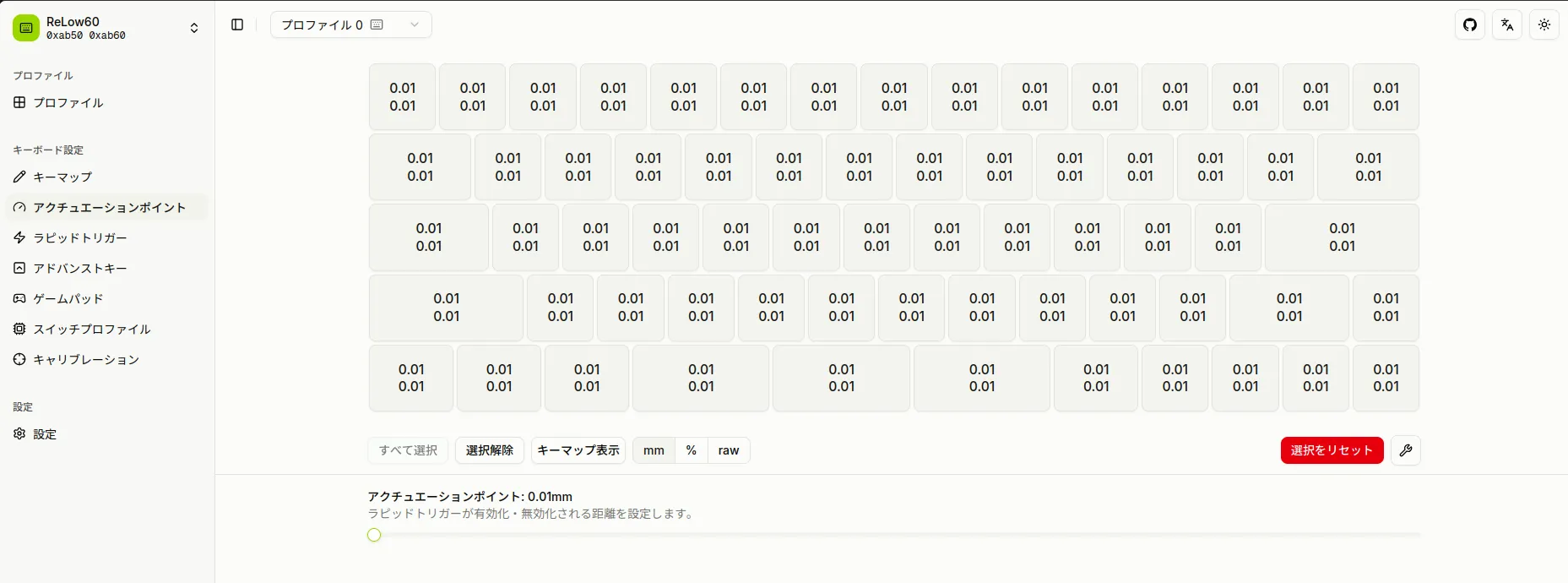

専用の設定ツールReConfから、キーマップ変更・アクチュエーションポイント・ラピッドトリガーの設定等が可能です。詳しくはReConfの紹介記事をご覧ください。

動作要件

項目内容
USBUSB 2.0 以上
OSWindows 10以降, macOS 10.15以降, Linux (USB接続でHIDキーボードとして認識されること)

販売情報

ハードウェアバージョン期間説明個数
Limited Alpha2026/05/30ゲーミングバザー2026春@大阪で販売。フィードバックを収集し改善を行うための限定版。14
Closed Beta2026/07〜レビュアーへの提供・フィードバック収集とレビュー投稿を予定。未定
Open Beta2026年夏頃一般販売未定

ReLow60 L-HE Limited Alpha

Limited Alphaは、2026年5月30日に開催されるゲーミングバザー2026春@大阪で販売するバージョンです。フィードバックを収集し改善に活かすための限定版で、数量は14個です。

価格

商品名説明値段在庫数
ReLow60 L-HE Limited Alpha (BackSpace,右Shift分割あり)PCB+ケースのセット。25,000円7
ReLow60 L-HE Limited Alpha (分割なし)PCB+ケースのセット。25,000円7
Red Ghost Magnetic Lowprofile Switch 70pcsロープロファイル磁気スイッチ ストローク1.5mm10,000円5
Green Ghost Magnetic Lowprofile Switch 70pcsロープロファイル磁気スイッチ ストローク2mm10,000円5
Amethyst Magnetic Lowprofile Switch 70pcsロープロファイル磁気スイッチ ストローク3mm5,000円10

本商品を購入いただいた方には，公式Discordへの参加をお願いしています。 ご参加いただけた場合，Limited Alpha Testerロールを付与させていただきます。 Limited Alpha 版購入者限定のチャンネルへの参加資格を有するロールであり，今後新製品のテスター募集や新機能の意見収集などで使用する予定です。

キー配列

60%サイズのキーボードです。スペースバーの分割と，最下行右のキー数を選択可能です。 以下の二種類のプレートを用意する予定です。販売する個数に限りがあります。上記のスペースバー等の分割はどちらも対応しています。

  • 分割なし

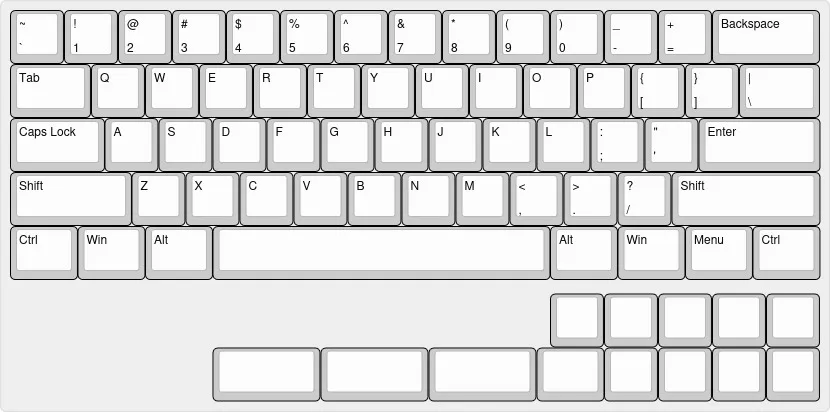

ReLow60 L-HE Limited Alphaのレイアウト例（分割なし）
ReLow60 L-HE Limited Alphaのレイアウト例（分割なし）
  • BackSpace, 右Shift分割あり

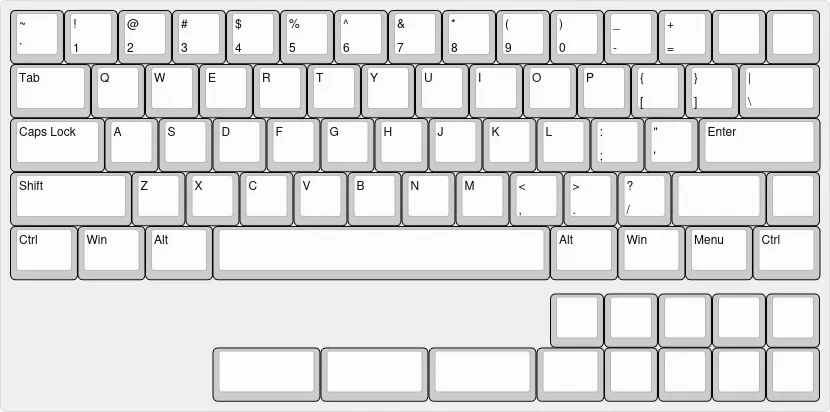

ReLow60 L-HE Limited Alphaのレイアウト例（分割あり）
ReLow60 L-HE Limited Alphaのレイアウト例（分割あり）

内容物

  • ReLow60 L-HE Limited Alpha PCB本体
  • 独自設計板金ケース

別途購入が必要なもの

  • ロープロファイル磁気スイッチ（同時に販売予定、他の販売元から購入していただいても構いません）
  • キーキャップ Cherry Profileもしくは XVX Lowprofile, Nuphy BoW nsa, Nuphy Berry Profileなどのロープロファイルのキーキャップ
  • Gateron Lowprofile Stabilizer（Gateron製のロープロファイルスタビライザー。通常のスタビライザーは高さが合わないため、必須です。組みたい配列によって異なります）
  • USBケーブル（USB-C to USB-AもしくはUSB-C to USB-C）
  • 組み立てに必要なプラスドライバーなど
  • スリムヘッド小ねじ M2 3mm 7本 遊舎工房など
  • スリムヘッド小ねじ M2 4mm 7本 遊舎工房など
shop.yushakobo.jp スリムヘッド小ねじ M2 黒

仕様 材質：鉄 処理：三価黒
  • M2x3.5mm スペーサー 7本 遊舎工房など
shop.yushakobo.jp 黄銅スペーサー（丸）M2

仕様 材質：快削黄銅(C3604BD)　　　カドミウム含有量75ppm未満処理：ニッケルメッキ(Ni)
  • 必要に応じて、キースイッチプーラーやキーキャッププーラーなどの工具，ゴム足など

組立方法

今は簡易的に紹介していますが、後日詳しい組み立てガイドを公開する予定です。組み立てに関して質問がある場合は、ReBotLab公式DiscordのReLow60チャンネルなどで質問していただけると幸いです。

  1. トップケースにスタビライザーを取り付けます。
  2. PCBのセンサー位置とスイッチの磁石の向きを確認しながらトップケースにスイッチを取り付けます。
  3. PCBとトップケース，スイッチの脚をあわせて、PCBをスイッチの歯にはめ込みます。
  4. 向きに気をつけて，ボトムプレートに3.5mmスペーサーをM2 3mmネジを使ってネジ止めします。
  5. M2 4mmネジを使って、トップケースとボトムプレートをネジ止めします。ネジは強く締めすぎないように注意してください。
  6. キーキャップをスイッチに取り付けます。
  7. USBケーブルを接続してPCに認識されることを確認します。

使用上の注意 & もしものときは・・・

設計の都合上，通常のキーボードとは異なる使用上の注意点があります。購入前に必ず確認してください。

  • ReConfで設定したAP・RPの値などを短く設定しすぎた場合，キーが暴走する可能性があります。特に、APを短く設定しすぎると、キーを押していない状態でもキー入力が発生する可能性があります。APは0.01mm刻みで調整できますが、最初は長めの値から試すことをおすすめします。
    • もしPC上で操作が効かなくなった場合，USB-Cを接続したまま，キーボード裏のBOOTとボタンを押しながらUSB-Cケーブルを挿入すると，すべての設定が初期状態にリセットされます。この状態でPCに認識されることを確認した上で、ReConfから再度設定を行ってください。
    • その他の事情でキーボードの強制アップデートが必要になった場合は，BOOTボタンを押しながらとなりのNRSTボタンを押してください。DFUモード(ファームウェア書き込みモード)に入ります。PCに認識されることを確認した上で、指定の方法でファームウェアの書き込みを再度行ってください。

ご注意 (買う前にご確認ください。)

  • Limited Alpha は開発初期バージョンです。他のバージョンとは仕様が異なる場合があります。
  • ファームウェアの書き込みに PC と USB 接続が必要です。更新手順は後日公開予定ですが、HE60と同じアップデート手順に対応できる方の購入をおすすめします。
  • 配列変更が可能なキーの一部は，個体によってスイッチの固定が甘い場合がございます。キーボード本体をひっくり返したり，裏側に向けた状態で衝撃を加えたりするとスイッチが外れる場合がございます。
  • 使用されるUSB-Cケーブルと相性問題が生じる場合がございます。無理に刺そうとせず，別のUSB-Cケーブルを試してください。もしくは，安価なUSBケーブルとカッターを用いて，USB-C端子のプラスチックシェルを多少削る加工を行った上で使用してください。今後詳細な加工方法を公開予定です。
  • アルミ板金ケースは丁寧に扱うようにお願いします。引っ掻いたり，落としたり，強い衝撃を与えたりすると、ケースが変形したり，あたったものに損害を加える恐れがあります。
  • 初期不良以外の返品・交換には対応しておりません。

ReBotLab公式DiscordのReLow60チャンネルなどでフィードバックを共有していただけると幸いです。
